Rangkaian clipper (pemotong) berfungsi untuk memotong atau menghilangkan sebagian sinyal masukan yang berada di bawah atau di atas level tertentu. Contoh sederhana dari rangkaian clipper adalah penyearah setengah gelombang. Rangkaian ini memotong atau menghilangkan sebagian sinyal masukan di atas atau di bawah level nol. Rangkaian dasar dari sebuah clipper atau pemotong sinyal dapat menggunakan sebuah dioda.
Secara umum rangkaian clipper menggunakan dioda dapat digolongkan menjadi dua, yaitu: rangkaian clipper seri dan rangkaian clipper paralel. Rangkaian clipper seri berarti dioda berhubungan secara seri dengan beban, sedangkan clipper paralel berarti dioda dipasang paralel dengan beban. Sedangkan untuk masing-masing jenis tersebut dibagi menjadi clipper negatip (pemotong bagian negatip) dan clipper positip (pemotong bagian positip).

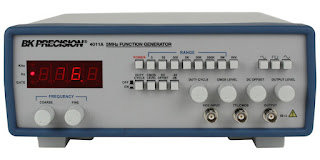

Function Generator adalah alat uji yang berfungsi untuk membangkitkan berbagai macam bentuk gelombang
2. Oscilloscope
Oscilloscope adalah alat ukur yang berfungsi untuk memproyeksikan
bentuk sinyal listrik agar dapat dilihat dan dipelajari
3. VSINE
VSINE berfungsi sebagai sumber tegangan AC.
B. Bahan
1. Dioda
adalah komponen yang terdiri dari dua kutub yang berfungsi menyearahkan arus listrik.
2. Resistor
Resistor adalah komponen yang bersifat menghambat arus listrik
3. Ground
Ground adalah titik kembalinya arus searah atau titik kembalinya sinyal bolak balik atau titik patokan dari berbagai titik tegangan dan sinyal listrik dalam rangkaian elektronika.
Clippers adalah jaringan yang menggunakan dioda untuk memotong sebagian dari sinyal input tanpa mendistorsi (mengganggu) bagian dari bentuk gelombang yang diterapkan. ada dua kategori clippers : seri dan paralel.
a. seri
Rangkaian dan bentuk gelombang input Vi dan output VO seperti gambar 2.68. Pada saat tegangan input Vi bertegangan setengah gelombang positif maka arus dari Vi mengalir ke dioda D1, terus ke tahanan R dan kembali ke Vi, sehingga tegangan setengah gelombang positif terbentuk di tahanan R. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D1 tidak aktif sehingga tegangan di VO = VR = 0 Volt.
Gambar 2.68 Clipper seri
b. Seri dengan DC
Penambahan pasokan DC ke jaringan seperti pada gambar 2.69 dapat dikatakan sebagai sebagai efek pada analisis konfigurasi seri clipper. responsnya tidak begitu jelas karena suplai dc dapat bekerja melawan tegangan sumber,dan suplai dc dapat di kaki antara suplai dan output.
Gambar 2.69 Clipper seri dengan DC
c. Paralel
Adapun rangkaian dan bentuk gelombang input Vi dan output VO seperti gambar 2.82. Pada saat tegangan input Vi bertegangan setengah gelombang positif maka arus dari Vi mengalir ke tahanan R, terus ke dioda D1 dan kembali ke Vi, sehingga tegangan VO = VD = 0,7 Volt. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D1 tidak aktif sehingga tegangan di VO = Vi.
1). Temukan tegangan keluaran untuk jaringan yang diperiksa pada Contoh 2.18 jika sinyal yang diterapkan adalah gelombang persegi dari Gambar 2.77.
Untuk vi = 20 V (0 S T>2) jaringan pada Gambar 2.78 menghasilkan. Dioda ada dihubung singkat, dan vo = 20 V + 5 V = 25 V. Untuk vi = -10 V jaringan dari Gambar 2.79 menghasilkan, menempatkan dioda dalam keadaan "mati", dan vo = iRR = (0)R = 0 V. Hasilnya tegangan keluaran tampak pada Gambar 2.80 .
2). Tentukan vo untuk jaringan pada Gambar 2.82
Langkah 1: Dalam contoh ini, keluaran ditentukan pada kombinasi rangkaian suplai 4-V dan dioda, bukan pada resistor R.
Langkah 2: Polaritas suplai dc dan arah dioda sangat menunjukkan bahwa CLIPPERS 83 dioda akan berada dalam keadaan "aktif" untuk sebagian besar wilayah negatif input sinyal. Faktanya, menarik untuk dicatat bahwa karena output langsung melintasi kombinasi seri, ketika dioda dalam keadaan hubung singkat, tegangan output akan langsung melintasi catu 4-V dc, mensyaratkan bahwa output ditetapkan pada 4 V. Dengan kata lain, kapan dioda pada output akan menjadi 4 V. Selain itu, ketika dioda adalah rangkaian terbuka, arus melalui jaringan seri akan menjadi 0 mA dan penurunan tegangan melintasi resistor akan menjadi 0V. Itu akan menghasilkan Vo = Vi setiap kali dioda mati.
Langkah 3: Level transisi dari tegangan input dapat ditemukan dari Gambar 2.83 dengan mensubstitusi ekuivalen hubung singkat dan mengingat arus dioda adalah 0 mA pada saattransisi. Hasilnya adalah perubahan keadaan ketika Vi = 4 V
Langkah 4: Pada Gambar 2.84 tingkat transisi digambar dengan vo = 4 V ketika dioda pada. Untuk Vi Ú 4 V, Vo = 4 V, dan bentuk gelombang hanya diulang pada plot keluaran.
3). Ulangi Contoh 2.20 menggunakan dioda silikon dengan VK = 0,7 V
Tegangan transisi pertama-tama dapat ditentukan dengan menerapkan kondisi id 0 A pada vd VD 0,7 V dan memperoleh jaringan Gambar 2.85. Menerapkan tegangan Kirchhoff hukum di sekitar loop keluaran searah jarum jam, kami menemukan itu
vi + VK - V = 0
dan vi = V - VK = 4 V - 0,7 V = 3,3 V
Untuk tegangan input lebih besar dari 3,3 V, dioda akan menjadi rangkaian terbuka dan vo = vi. Untuk
tegangan input kurang dari 3,3 V, dioda akan dalam keadaan "on" dan jaringan Gambar 2.86 hasil, dimana
vo = 4 V - 0,7 V = 3,3 V
Bentuk gelombang keluaran yang dihasilkan tampak pada Gambar 2.87. Perhatikan bahwa satu-satunya efek VK adalah turunkan level transisi ke 3,3 dari 4 V.
Rangkaian dan bentuk gelombang input Vi dan output V0 seperti gambar 2.67. Pada saat tegangan input Vi bertegangan setengah gelombang positif maka arus dari Vi mengalir ke dioda D1, terus ke tahanan R dan kembali ke Vi, sehingga tegangan setengah gelombang positif terbentuk di tahanan R. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D1 tidak aktif sehingga tegangan di V0 = VR = 0 Volt.
b. Paralel
Adapun rangkaian dan bentuk gelombang input Vi dan output V0 seperti gambar 2.82. Pada saat tegangan input Vi bertegangan setengah gelombang positif maka arus dari Vi mengalir ke tahanan R, terus ke dioda D1 dan kembali ke Vi, sehingga tegangan V0 = VD = 0,7 Volt. Dan sebaliknya pada saat tegangan input bertegangan setengah gelombang negatif maka dioda D1 tidak aktif sehingga tegangan di V0 = Vi.
[menuju akhir] [KEMBALI KE MENU SEBELUMNYA] DAFTAR ISI 1. Tujuan 2. Alat dan Bahan 3. Dasar Teori 4. Percobaan 5. Video,Example,Problem,Pilihan Ganda 6. Download file 1. Tujuan [kembali] 2. Alat dan Bahan [kembali] 3. Dasar Teori [kembali] 4. Pecobaan [kembali] 6. Video,Example,Problem,Pilihan Ganda [kembali] A. Video B. Example C. Problem 7. Download File [kembali] [menuju awal]
BAHAN PRESENTASI UNTUK MATA KULIAH ELEKTRONIKA 2023 OLEH: Nama : Tri Wulan Sari Nim : 2310952026 Dosen Pengampu: Darwison, M.T Referensi: 1. Darwison, 2010, ”TEORI, SIMULASI DAN APLIKASI ELEKTRONIKA ”, Jilid 1, ISBN: 978- 602-9081-10-7, CFerila, Padang 2. Darwison, 2010, ”TEORI, SIMULASI DAN APLIKASI ELEKTRONIKA ”, Jilid 1, ISBN: 978- 602-9081-10-7, CV Ferila, Padang 3 . Robert L. Boylestad and Louis Nashelsky, Electronic Devices and Circuit Theory, Pearson, 2013 4 . Jimmie J. Cathey, Theory and Problems of Electronic Device and Circuit, McGraw Hill, 2002. 5 . Keith Brindley, Starting Electronics, Newness 3rd Edition, 2005 6 . Ian R. Sinclair and John Dunton, Practical Electronics Handbook, Newness, 2007. 7. John M. Hughes, Practical Electronics: Components and Techniques, O’Reilly Media, 2015.
